. Впервые нормирование
строительных размеров было при-
нято в Японии, где после большого пожара в Токио в 1657 г.
формы (стиль) и размеры домов были подчинены системе раз-
меров по методу «Киварихо». За основу этой системы был
принят кен- 6 японских футов -1,818 м. Расстояние между осями
стен зданий принималось кратным кену, или 1/2 кена; размеры
окон, дверей и даже циновок также назначались на этой же ос-
нове, что позволило значительно упростить, удешевить и уско-
рить строительство жилых домов.
В Германии подобная система
размеров еще до введения
метрической системы возникла в области фахверкового строи-
тельства. Основной размерной величиной служил прусский фут,
имевший наибольшее распространение в Германии и равный ве-
личине фута, принятого на Рейне и в Дании.
Осевое расстояние между
стойками фахверка в большин-
стве случаев составляло: 1 размах рук = 2 локтя = 4 фута
(рис. 1). Прусский, рейнский и датский футы (последний и сейчас
еще применяется в строительной практике Дании) равен 31V* см;
локоть соответственно равен 62,5 см, а размах рук-1,25 м. Ана-
логичную систему с модулем 1,25 м применяют многие фирмы,
ведущие строительство деревянных щитовых домов.
В англо-американской
системе мер за основную модульную
величину приняты 4 английских фута = 1,219м, т.е. величина,
также близкая к 1,25 м. Поэтому в странах с метрической систе-
мой мер строительные плиты, например древесно-волокнистые,
можно изготовлять на американском оборудовании. Пемзобе-
тонные кровельные плиты, а также гипсовые плиты изгото-
вляются стандартного размера 2 х 1,25 = 2,5 м.
Стандартное число 125 очень
часто повторяется в современ-
ной строительной практике. Составленный на его основе ряд чи-
сел был принят в 1942г. за исходный ряд для нормирования

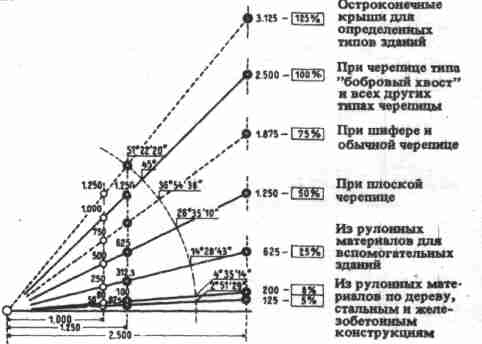

уклонов крыш (рис. 2). С того времени по этой системе возве-
дены тысячи типовых зданий. Расстояние между осями балок
сборных перекрытий в настоящее время обычно принимается
равным 125/2 = 62.5 см, т.е. шагу взрослого человека (cм. с. 20,
132иDIN4233)
Унификация сеток ра
шнвочных осей в
промышленном строительстве (DIN 4171)
1. Расстояние между
осями
а) Общие сведения. Для
производственных и вспомога-
тельных зданий в промышленном строительстве, как правило,
принимается прямоугольная сетка осей. Осевые линия должны
проходить через центр тяжести сечений несущих конструкций.
Расстояния между осями принимаются кратными общим разме-
рам здания в плане и определяют расположение колонн, прого-
нов, осей стен и т. п. В рамных системах разбивочные оси совпа-
дают с осями опор рам на фундаменты. Сетка разбивочных
осей даже для наклонных плоскостей всегда относится к гори-
зонтальной проекции плана и вертикальной проекции фасадов.
б)
Промышленные здания. В качестве основного модуля для
назначения расстояний между осями опор в промышленном
|
|
го модуля 2,5 :2 == 1,25 М,
а также размеры, кратные 1,25 м. Та-
ким путем получены промежуточные размеры 1,25; 3,75; 6,25;
8,75 м. Следует по возможности избегать половины модуля для
размеров свыше 10м.
Для размеров свыше Юм
рекомендуют возрастающие гра-
дации, равные 12,5; 15; 20; 25; 30; 40; 50; 60 (62,5); 80; 100мм.
2. Уклоны крыш
Уклоны крыш зависят от типа
кровли и несущей конструк-
ции крыш. Применительно к современной практике строитель-
ства установлены следующие уклоны крыш:
1 :20-для мягких кровель по
стальным, железобетонным
и деревянным несущим конструкциям за исключением спе-
циальных конструкций, например оболочек, пилообразных фо-
нарей и т.д.;
1:12,5-для мягких кровель
по деревянным конструкциям;
1 :4-для кровель
из.волнистых асбестоцементных листов,
из листового цинка по обрешетке, из волнистой листовой стали
и стальной оцинкованной черепицы по обрешетке или сплошной
опалубке, из оцинкованной кровельной стали с двойными стоя-
чими фальцами, а также для толевых кровель вспомогательных
зданий;
1 :2-для кровель из плоской
черепицы и т.п.
Пояснения. Последовательная
унификация в области
производственных и вспомогательных зданий разработана на
основе типовых решений, получивших наибольшее распростра-
нение в строительстве.
Приведенные осевые размеры
обусловливают размеры от-
дельных строительных элементов: колонн, стен, перекрытий,
ферм, прогонов, стропил, кровельных покрытий, оконных пере-
плетов, дверей, ворот, подкрановых путей и пр. Установление
основного модуля для назначения осевых размеров создает
предпосылки для стандартизации размеров отдельных строи-
тельных элементов, что обеспечит их взаимозаменяемость,
а также возможность совместного применения. Для назначения
размеров сетки разбивочных осей принимают целое число моду-
лей без промежуточных размеров. При определении размеров
строительных блоков, листов стекла, железобетонных плит
и т.п. учитывают величину швов и зазоров.
На основе типизации осевых
размеров была проведена уни-
фикация пролетов мостовых кранов.
Унификация строительных
элементов и Деталей обеспечи-
вает их взаимозаменяемость, что позволяет производить их «на
склад» для применения в самых разнообразных зданиях. Поточ-
ное производство, взаимозаменяемость и возможность хранения
таких строительных элементов на складе снижают затраты тру-
да, материалов, времени и стоимость строительства. Примене-
ние модульных размеров сетки разбивочных осей значительно
упрощает также организацию строительства.
|
|
|
