Глава 5: Пространственные фигуры
BPRISM_ topmat, botmat,
sidemat,
n, h, radius,
x1, y1, mask1, . . . xn , yn , maskn
n, h, radius,
x1, y1, mask1, . . . xn , yn , maskn
Сглаженная криволинейная призма,
имеющая ту же структуру
данных, что и CPRISM_.
данных, что и CPRISM_.
Единственным дополнительным параметром является
radius.
Получается из соответствующей
CPRISM_ путем изгибания
плоскости х-у вокруг цилиндра, касающегося данной плоскости.
плоскости х-у вокруг цилиндра, касающегося данной плоскости.
Ребра вдоль осп х преобразуются в
дуги. Ребра вдоль оси у
остаются горизонтальными. Ребра вдоль оси z принимают
радиальное направление.
остаются горизонтальными. Ребра вдоль оси z принимают
радиальное направление.
Для более подробного ознакомления
см. предложение BWALL_.

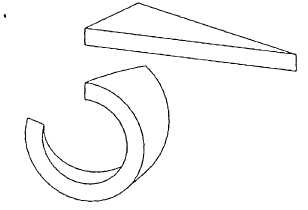

Пример (BPRISM_ и соответствующей CPRISM_):
Пример (BPRISM_ и соответствующей CPRISM_):
BPRISM_ "Стекло", "Стекло",
"Стекло",
3, 0.4, 1, ! радиус =
1
0, 0, 15,
5, 0, 15,
1.3,2, 15
1.3,2, 15
48
Справочное пособие по GDL
