В связи с этим конструктивный размер кирпича (без шва) опре-
делился в 240 х 115 мм.

При отвечающей стандартному числу высоте с учетом шва
62,5 мм (конструктивный размер высоты кирпича равен 52 мм)
номинальные размеры кирпича с учетом швов составляют
250 х 125 х 62,5 мм с отношением сторон 4:2:1 (рис. 1), что
обеспечивает новому формату кирпича существенные преимуще-
ства перед старым.

Номинальные размеры кирпича стандартного формата по
DIN 105 соответствуют, таким образом, рядам стандартных чи-
сел для размеров «вчерне» по DIN 4172 (столбцы а, б, в и г при-
веденной выше таблицы).

Размеры всех других строительных элементов (без отделки),
например бетонных блоков, оконных и дверных проемов (см.
с. 95-104), высота этажей и т.п., назначаются также с учетом
стандартных чисел по DIN 4172, которые, таким образом,
связывают «красной нитью» все элементы сооружений и соору-
жения между собой.

4. Применение стандартных чисел для строительства

4.1. Номинальные размеры, размеры «в отделке» и частные
(дробные) размеры следует назначать по приведенной таблице.

4.2. Размеры «вчерне» или конструктивные размеры при от-
сутствии швов или отделки стен совпадают с номинальными
размерами. Их также следует назначать по таблице.

4.3. Размеры «вчерне» или конструктивные размеры при на-
личии швов и отделки стен получаются из номинальных разме-
ров путем уменьшения или увеличения их на толщину швов, за-
зоров или отделочных слоев.

Пример:


	Номинальный размер длины кирпича ....	25см
	Конструктивный размер длины кирпича . . .	25 - 1 = 24 см
	Номинальный размер ширины комнаты . . .	300см
	Конструктивный размер ширины комнаты . .	300 + 1 = 301 см

Некоторые пояснения к DIN 4172

Чтобы привести размеры даже небольших строительных из-
делий, например кирпича, в соответствие со стандартными чис-
лами, вместо старого формата кирпича размером 25 х 12 см
(размер со швом 26 х 13 см) был принят размер кирпича со
швом 250 х 125 мм, соответствующий стандартным числам.

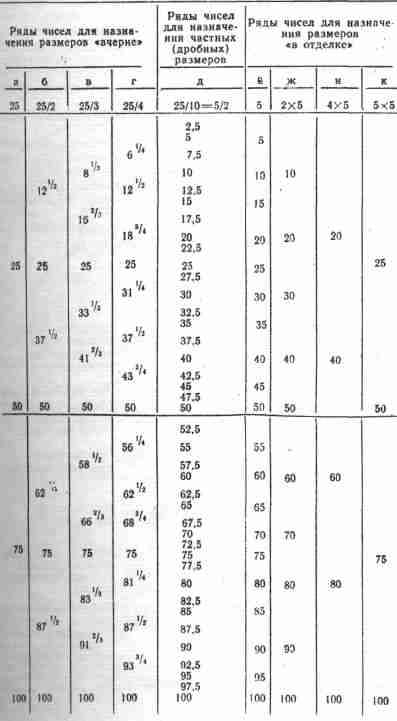

2. Стандартные числа для строительства

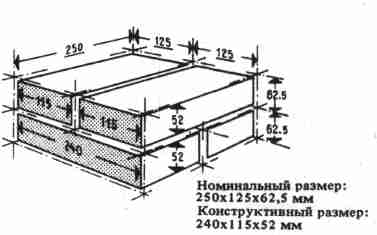

1. Номинагьный и конструктивный размеры кирпича стандартного формата

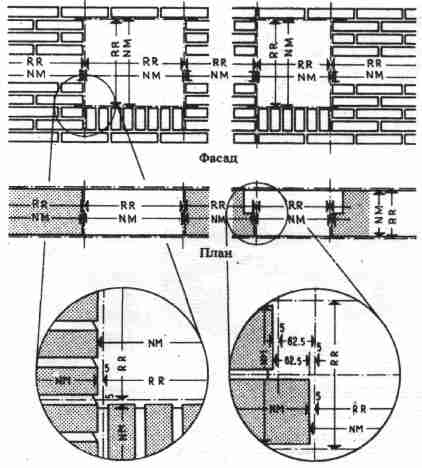

2. Размеры "вчерне" (RR) и конструктивные размеры (NM) в кирпичной кладке.
ЛАЯ проемов NM - KR + 28 х 1/2 шва = RR + 2 * 5 м.м. Для простенков: NM = RR -
- 2S х 1/2 шва = RR - 2 х 5 АШ
