Глава 1: Введение
Простые фигуры
Простые фигуры GDL являются теми геометрическими элементами,
на основе которых строятся сложные библиотечные элементы.
Они являются основными строительными кирпичиками GDL.
Размещение фигуры в трехмерном пространстве производится
написанием ее команды в скрипте GDL.
Команда фигуры состоит из ключевого слова, определяющего ее
тип, и последовательности числовых величин пли алфавитных
параметров, которые задают ее размерные характеристики.
Количество таких значений зависит от фигуры.
Пели это возможно, то в начале Вы можете избегать использования
параметров и работать только с фиксированными значениями.
Командами простейших фигур являются следующие:
В 3D:
BLOCK CYLIND SPHERE PRISM
B 2D:
LINE2 RECT2 POLY2 CIRCLE2 ARC2
Их имена говорят сами за себя.

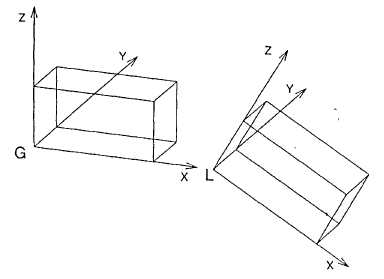

Преобразование координат
Можно себе представить, что преобразование координат - это
перемещение руки в то место, где Вы хотите что-то нарисовать.
С помощью преобразования координат Вы определяете
расположение, ориентацию и масштаб последующей фигуры.
Справочное пособие по GDL
11
