Глава 3: Преобразование координат
ROT x, y, z, alpha
Поворот локальной системы
координат вокруг оси, определенной
вектором (x,y,z), против часовой стрелки на alpha градусов.
вектором (x,y,z), против часовой стрелки на alpha градусов.
Приводит к созданию одного
элемента в стеке преобразований,
который может быть удален по команде DEL 1.
который может быть удален по команде DEL 1.
XFORM
a11,a12,a13,a14,
a21, a22, a23, a24,
a21, a22, a23, a24,
a31,a32, a33,
a34
Определяет полную матрицу
преобразований. Эта команда
используется в основном в автоматической генерации GDL кода.
Приводит к созданию одного элемента в стеке преобразований.
используется в основном в автоматической генерации GDL кода.
Приводит к созданию одного элемента в стеке преобразований.
x' = a 11 *x + a12*y + a13*z +
a14
y' = a21 * x + a22 * y + a23 * z + a24
.z' = a31 * x + a32 * y + a33 * z + a34
y' = a21 * x + a22 * y + a23 * z + a24
.z' = a31 * x + a32 * y + a33 * z + a34

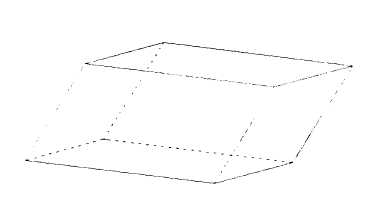

Пример:
A=60
B=30
XFORM 2, COS(A), COS(B)*0.6,
0,
0, SIN(A), SIN(B)*0.6,
0,
0, 0, 1, 0
BLOCK 1,1,
1
30
