Глава 5: Пространственные фигуры

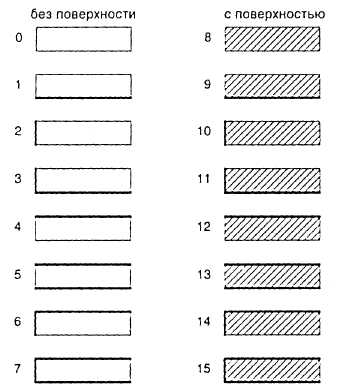

Соответствия между маской и
наличием ребер/граней приведены
ниже (толстые линии указывают на присутствие ребер).
ниже (толстые линии указывают на присутствие ребер).
Mask j = -1
используется для определения отверстий в призме.
Она указывает на конец описания контура многоугольника, за
которым следует описание отверстия. Она также указывает на
конец описания текущего отверстия, за которым следует описание
следующего. Координаты последней строки описания контура
должны совпадать с координатами первой строки. Описание
последнего отверстия также завершается маской, равной -1.
Она указывает на конец описания контура многоугольника, за
которым следует описание отверстия. Она также указывает на
конец описания текущего отверстия, за которым следует описание
следующего. Координаты последней строки описания контура
должны совпадать с координатами первой строки. Описание
последнего отверстия также завершается маской, равной -1.
Чтобы отбрасывание теней и
построение реалистических изображений
были корректными, отверстия не должны пересекаться, а ломаная
многоугольника не должна самопересекаться.
были корректными, отверстия не должны пересекаться, а ломаная
многоугольника не должна самопересекаться.

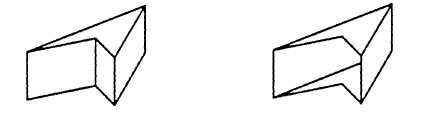

Примеры:
PRISM_4,1,
0,0,15,
1,1,15,
PRISM_4,1,
0,0,7,
1,1,5,
44
Справочное пособие по GDL
