Глава 5: Пространственные фигуры
FPRISM_ topmat, botmat, sidemat, hillmat,
n, thickness, angle, hill_height,
x1, y1, mask1,

xn , yn , mask n

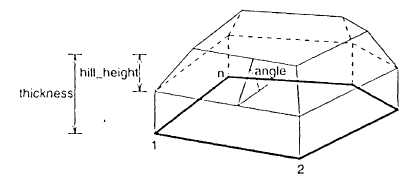

Аналогична PRISM_, но имеет три дополнительных параметра:
hillmat, angle и hill_height. Усеченная часть призмы присоединяется
к верху правильной призмы.

hillmat: покрытие боковой поверхности усеченной части
призмы.
angle: угол наклона боковых граней усеченной части
призмы. Ограничение: 0 < angle < 90. При angle = О,
в ортогональной проекции ребра боковой
поверхности усеченной части образуют четверть
круга с разрешением, заданным командой RESOL.

hill_height: высота усеченной части. Обратите внимание, что
параметр thickness представляет высоту всей фигуры
FPRISM в целом.

Ограничение на параметры:
п>3

Значение mask1= -1 используется для определения отверстий
непосредственно в призме. См. описание PR1SM_.

50
Справочное пособие по GDL
