Глава 5: Пространственные фигуры

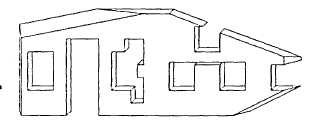

CWALL_ leftmat, rightmat,
sidemat,
height, x1, x2, x3, x4, t,
mask1, mask2, mask3, mask4,
n,
xbeg1, lower1, xend1, upper1, framevis1,
height, x1, x2, x3, x4, t,
mask1, mask2, mask3, mask4,
n,
xbeg1, lower1, xend1, upper1, framevis1,
xbegn , lower n, xendn,
uppern , framevisn ,
m,
a1, b1, c1,d1,
...
am , bm , cm,
dm
leftmat, rightmat, sidemat:
наименопание/индекс покрытия для
леном, правой и
торцевых поверхностей.
торцевых поверхностей.
Левая п правая поверхности
определяются согласно
направлению оси х.
направлению оси х.
См. также предложение MATERIAL в
главе "Реквизиты"
и описание функции IND в приложении.
и описание функции IND в приложении.
Линия привязки стены всегда
преобразуется таким образом, чтобы
совпадать с осью х. Боковые поверхности стены параллельны
плоскости x-z.
совпадать с осью х. Боковые поверхности стены параллельны
плоскости x-z.
height :
высота стены относительно ее
основания.
x1,x2,x3,
X4:
проекции на ось х конечных точек
стены, расположенных
в плоскости х-у (см. рис. ниже). Если стена стоит сама по
себе, то х1 = х4 = 0, х2 = х3 = длине стены.
в плоскости х-у (см. рис. ниже). Если стена стоит сама по
себе, то х1 = х4 = 0, х2 = х3 = длине стены.
t : толщина
стены.
Если стена расположена справа от
оси х, то t < 0,
Если стена расположена слева от
осп х (отверстия), то t > 0,
Если стена представляется в виде
многоугольника с
'рамками' на месте отверстий, то t = 0.
'рамками' на месте отверстий, то t = 0.
54
Справочное пособие по GDL
