Глава 5: Пространственные фигуры
Частью соответствующего GDL-скрипта является:
IFC = OGOTO10
LIGHT G/10CTD, G/10CTE, G/10CTF, !RGB
10:
 |
г = 0, alpha > 0, beta >
0 |
||
 |
r > 0, alpha = 0, beta >
0 |
||
 |
r > 0, alpha = 0, beta = 0 |
||
Типы освещения и зависимости от параметров alpha, beta,
radius

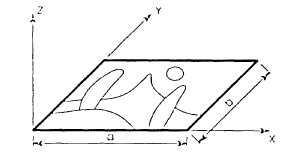

PICTURE expression, a, b, mask
Элемент типа рисунок, использующийся при
фотосъемке.
Значение вычисленного выражения
expression строкового типа
обозначает имя файла, тогда как значение числового типа
указывает индекс рисунка, хранящегося в библиотечном элементе.
Значение 0 индекса определяет рисунок образца. Другие рисунки
могут быть запомнены в библиотечных элементах только при
сохранении всего проекта пли выбранных элементов, содержащих
рисунки, в формате Объект ArchiCAD.
обозначает имя файла, тогда как значение числового типа
указывает индекс рисунка, хранящегося в библиотечном элементе.
Значение 0 индекса определяет рисунок образца. Другие рисунки
могут быть запомнены в библиотечных элементах только при
сохранении всего проекта пли выбранных элементов, содержащих
рисунки, в формате Объект ArchiCAD.
Изображение вставляется в рамку,
которая в любом из методов
создания ЗВ-проекцнп трактуется как RECT.
создания ЗВ-проекцнп трактуется как RECT.
mask = alpha + distortion
100
Справочное пособие по GDL
