Глава 5: Пространственные фигуры
5.4 Текстовый элемент
TEXT d, 0, expression
Трехмерное представление значения
выражения числового или
строкового типа в текущем стиле. См. DEFINE STYLE и SET
STYLE в главе "Реквизиты".
строкового типа в текущем стиле. См. DEFINE STYLE и SET
STYLE в главе "Реквизиты".
d: толщина символа, измеряется в
метрах
В данной версии GDL второй
параметр всегда равен 0.

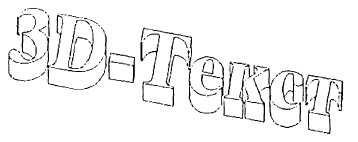

Примеры:
DEFINE STYLE "аа" "Латинский", 3,
7, 0
SET STYLE "aa"
TEXT 0.005, 0,
"ЗD-Текст"
name = "Гранд"
ROTX 90
ROTY -30
TEXT 0.003, 0,
name
ADDX STW
(name)/1000
ROTY 60
TEXT 0.003, 0,
"Отель"
Замечание: Для совместимости с
2D-скриптами GDL высота
символов в предложении DEFINE STYLE всегда выражается в мм.
символов в предложении DEFINE STYLE всегда выражается в мм.
