ОТКРЫТЫЕ ПЛОСКОСТНЫЕ СПОРТИВНЫЕ СООРУЖЕНИЯ	КОНСТРУКЦИИ ПОЛОТНА (1)	16

Конструкция полотна площадок, полей и мест для легкой атлетики зависит от выбранного типа верхнего слоя (покрытия), который определяется спортив'но-технологическими и эксплуатационными требованиями и в зависимости от местных условий и характера использования площадки может быть искусственным (из различных материалов), травяным или ледяным. I. Искусственные покрытия

|1. Нежесткие: а) неводоетойкие— спецсмееи из различных каменных материалов с применением влагоемких вяжущих, подбираемых по принципу оптимальных грунтовых смесей; б) водостойкие—плотные спецсмеси из различных материалов с применением синтетических и других невлагоемиих вяжущих или спецпокрытия из синтетических материалов и упругие спецпокрытия из

несвязных сыпучих и волокнистых материалов (органи-
ческих, полимерных я т. п.).

2. Жесткие: а) асфальтовое покрытие; б) покрытие
яз батона; в) покрытие из пористого бетона.

3. Деревянное — покрытие в виде настила по лагам,
уложенным >на столбики ((антисептироваяные деревян-
ные, кирпичные, каменные, бетонные).

II. Травяные покрытия

а) Специально созданный спортивный газон.

б) Естественный травяной покров.

III. Ледяные покрытия

а) Созданные в естественных условиях заморажи-
вания.

б) Созданные на искусственно охлажденном ос-
новании.

Типы конструкций полотна


типы КОНСТРУКЦИЙ	Описание конструкций и примечания.	Для каких видов спорта следует применять

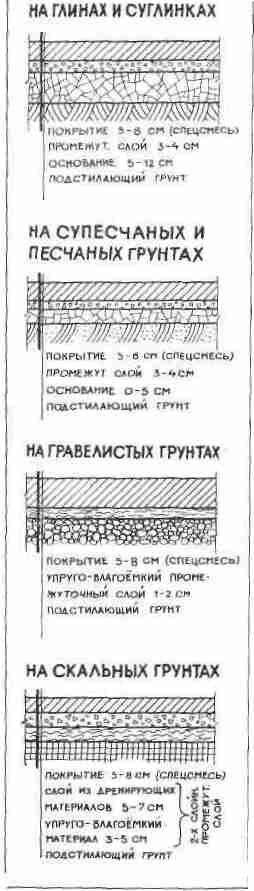

	I, (1а. 'Полотно с нежестким покрытием из неводостойких размок аемых .материалов выполняется, как правило, из трех слоев: нижнего — основания, 'Среднего — промежуточного и .верхнего — 'Покрытия. Основание — нижний слой конструкции лолотн-а, восприни- мающий основные нагрузки, должню обладать достаточной не- сущей 'Способностью, >не быть чувствительным к изменению влажности и дренировать грунтовые и 'Поверхностные воды. Основание выполняется из 5— 12-сантиметрового слоя камен- ных материалов различных пород (гравия, щебня), кирпич- ного боя, шлака и других материалов (с преобладанием фрак- ций 40—70 мм), гравелистого, крупнозернистого песка. На тяжелых грунтах (глинах, лылеватых тяжелых суг- линках) толщина слоя принимается максимальной; на бол.ее легких грунтах (средних суглинках) толщина слоя уменьшает- ся; на дренирующих (супесчаных и песчаных) грунтах тол- щина слоя сводится к минимуму или полностью исключается. При 'сооружении полотна на грав.елистых или скальных грун- тах основанием конструкции полотна служит залегающий грунт, т. е. основание как составная часть конструкции полотна от- сутствует (соответственно увеличивается толщина промежуточ- ного слоя). Средний — промежуточный слой — придает всей конструк- ции необходимую упругость и 'служит для равномерной пере- дачи нагрузок на основание; он также является дренирую- щим. Промежуточный слой из упругих 'материалов (шлак, . гравий, щебень, кирпичный бой и т. п.) фракциями 10—20 мм делают толщиной 3 — 4 см. В зависимости от условий водоот- вода, количества осадков' и выбранного типа покрытия .проме- жуточный 'Слой, вместо упругого дренирующего можно выпол- нять упруго-влагоемким (из мягких органических антисептиро- ванных материалов, волокнистого торфа и водоустойчивых уп- ругих материалов: хлопья кордного .во л окна- -отходы регенерат- ных заводов, резиновая кротка, отходы полиэтиленового про- изводства и т. п., отходы химической промышленности). Тол- щина слоя 1—2 см. На скальных грунтах толщина промежуточного слоя увели- чивается, он выполняется из двух слоев: нижнего — из упруго- влагоемких материалов 3—5 см и верхнего — упруго-дренирую- щего 5—7 см. Покрытие — верхний слой — выполняется толщиной '5—8 см в зависимости от конструкции в целом, выбранных материа- лов и .состава спецем есей ('составы спеисмесей см. лист 16 (6).	Баскетбол, волейбол, ручной мяч, теннис, бадмин- тон, легкая атлетика (кроме мест приземления в прыжках) , городки (кроме площади «городов»), на- стольный теннис, футбол
