I, 16. Полотно с нежестким покрытием из водостой-
ких неразмокаемых материалов выполняется двухслой-
ным или многослойным.

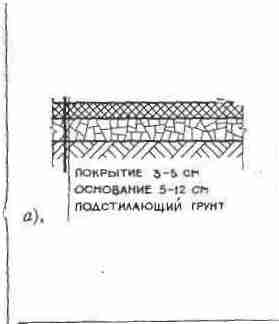

Двухслойная конструкция состоит из нижнего
слоя — основания, выполняемого аналогично основанию
в конструкциях с неводостойкими покрытиями, и ;верх-
него — собственно покрытия, выполняемого из грунтов
и каменных материалов фракцией до 4 мм, обрабо-
танных битумами, смолами и тому атодобнымя водо-
стойкими вяжущими.
В многослойной конструкции на деревянные, бетон-
ные, асфальтовые и тому подобные многослойные ос-
нования укладывается бесшовное покрытие (1с примене-
нием синтетических вяжущих материалов), покрытие
•из плит-брикетов или рулонное из резинобигумных и
синтетических материалов. Толщина слоя покрытия до
2 см.
|
Те же виды, что и в случаях неводостойких
покрытий
|
|
|
|
|

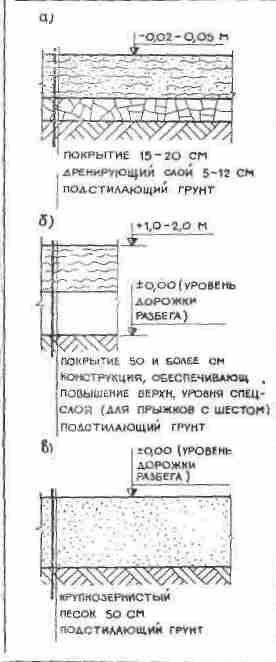

Несвязные сыпучие и волокнистые материалы
(крупнозернистый песок, антисептированные древесные опилки, поролон, хлопья
кордного волокна, резиновая крошка и т. п.) применяют как покрытие
размоточных тренировочных дорожек (а), а также накладывают на
подстилающий грунт или какую-либо конструкцию в места* приземления для
прыжков в высоту и с шестом (б), или используют в качестве
заполнителя ям (в) для приземления в прыжках в длину и тройном (в
случае в допускается применять только песок). В полотно
тренировочной разминочной беговой дорожки под слоем покрытия из сыпучих и
волокнистых материалов (толщиной 15 — 120 см) укладывают дренирующий
слой, который по составу материалов и толщине идентичен основанию,
прим.еяяемому в конструкциях полотна с другими нежесткими покрытиями.
Толщина слоя из сыпучих и волокнистых материалов в местах приземления
должна приниматься не менее 50 см; в прыжках с шестом при той же
толщине слоя желательно, чтобы его верхний уровень был приподнят над
поверхностью дорожки разбега на 1 — 2 м, для чего «рекомендуется
применение специальных конструкций (переносных, сборно-разборных или
стационарных). Места для приземления в прыжках в высоту и с шестом
(особенно в тех случаях, когда это место используется и для прыжков в длину
и тройного прыжка) могут выполняться и в виде ям глубиной 0,5 м. Однако
уровень заполнителя рекомендуется поднимать ва,д уровнем поверхности
сектора (дорожки) для разбега: в прыжках в высоту на 0,5 — 0,75 див прыжках
с шестом на 1 — 2 м.
|
|
|
|
|
|
I, 2а. Асфальтовое покрытие выполняется облегчен-
ной конструкции. Основание делают из щебня различных
пород или гравия с фракциями 40 — 70 мм. Толщина
слоя определяется подстилающими грунтами и условия-
ми водоотвода: на песчаных грунтах она ^принимается
равной 10 'см, на суглинках — 12 — 15 см, а
на тяжелых
суглинках и глинах — 15 — 20 см.
Промежуточный слой выполняется из биндера тол-
щиной 4 см.
Покрытие — песчаный мелкозернистый .асфальт
толщиной 4 см.
|
Баскетбол, теннис, настольный теннис,
городки — площадь «городов», легкая атлетика — площадки (ограниченные
кольцам) для толкания ядра, метания диска или молота
|
|
|
|
|
|
|
|
|
|
