ОТКРЫТЫЕ ПЛОСКОСТНЫЕ
СПОРТИВНЫЕ СООРУЖЕНИЯ

КОНСТРУКЦИИ ПОЛОТНА (3)

16























Продолжение
























I, 26. Полотно с бетонным покрытием выполняется
трехслойным
Основание выполняется из крупнозернистого граве-
листого песка; толщина слоя 10 — 12 см.
Промежуточный слой из щебня или граяия с фрик-
циями 40 — 70 мм, толщина слоя 10 — 15 см.
Покрытие — из тяжелого бетона, толщина слоя
8—10 аи. •
На легких фильтрующих грунтах бетонное покры-
тие делают из двух слоев без основания.

Легкая атлетика: площадки (ограниченные кольцом) для толкания






I, 2в. Покрытие из пористого бетона, хорошо про-
пускающее воду, может быть 'рекомендовано в зонах с
мягким климатом и большим количеством осадков. Его
делают трехслойным из каменных материалов (щебня,
гравия).
Основание толщиной 15 — 25 см из материала фрак-
цией 40 — 70 мм.
Промежуточный слой толщиной 6 — 8 см из мате-
риала фракцией 10 — 20 мм.
Верхний слой толщиной 2 ом выполняется из ока-
танных материалов .(гравий) фракций 2 — 3 мм. Расход
цемента около 200 кг и воды 1150 — 200 л на 1 ж3 камен-
ного материала

ядра, метавия диска или молота, теннис, городки (площадь «городов»).

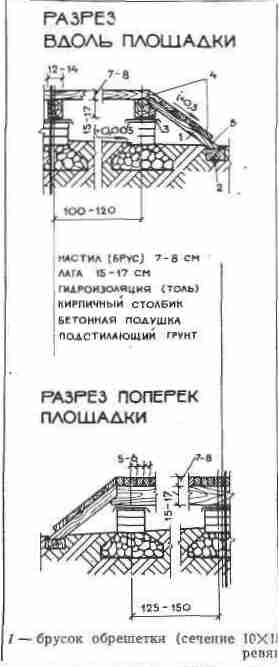

I, 3. Деревянное покрытие представляет собой на-
стил из брусков сечением от 30X70 до 60X80 мм, уло-
женных вдоль площадки по деревянным лагам сечением
140X170 мм (минимально 120X150 мм). Лаги уклады-
вают 1на кирпичные, каменные или бетонные столбики,
опирающиеся на бетонные подушки (нормативная на-
грузка на 1 м2 площади настила 400 кг, коэффициент
перегрузки 1,3).
Между столбиками и лагами прокладывают рубе-
роид, толь или какой-либо иной листовой гидроизоля-
ционный материал.
Конструкция иастила должна обеспечивать возду-
хообмен пространства под настилом с наружным воз-
духом, для чего за пределами площадки в верхней тре-
ти деревянного откоса 'сверлят сквозные отверстия диа-
метром 5 — 10 мм через 20 — 25 см.
Деревянные откосы крепят к обрешетке, отступая
на расстояние 3 — 5 см от поверхности земли (для обес-
печения сброса воды из-под иастила, проветривания
пространства под иим и исключения гниения «ива отко-
са). Бруски обрешетки и опорный брус должны быть
аятисептиро'ваны (или обмазаны 'битумом).

5 см); 2 — опорный брус (см. сечение лаги), кирпич; 3 — опорная
гаый откос; 5 — щель (3—5 см) для вентиляции и сброса воды

Бадминтон, баскетбол, волейбол, ручной мяч 7 : 7, теннис, настольный теннис, городки (площадь «городов»), легкая атлетика — площадки (ограниченные кольцом) для толкания ядра, ме-тания диска или молота

чурка; 4 — доски (4 см) — де-

*
