ОТКРЫТЫЕ ПЛОСКОСТНЫЕ
СПОРТИВНЫЕ СООРУЖЕНИЯ

КОНСТРУКЦИИ ПОЛОТНА (5)

16





















Продолжение
















































На хорошо фильтрующих песчаных грунтах делают двух- и трех-
слойные покрытия (рис. 2, 3 а). При этом должен решаться вопрос о
введении в песчаные грунты материалов, снижающих их фильтра-
цию (добавкой :в верхний 10-сантиметровый слой 20 — Й5% торфа, ше'^ча
или устройств'- м специального промежуточного влагоемкого слоя с по-
следующей укладкой на «его 'подпочвенного и верхнего поч-
венного слоя общей толщиной 20—25 см). Устройство дренажной сети
в основании исключается.

На грунтах со средней фильтрующей способностью (пылеватые
тяжелые супеси, легкие и средние суглинки) конструкция выполняет-
ся однослойной (рис. 1). В этом случае необходимо повысить скваж-
ность грунтов введением в них 'Крупнозернистого песка, шлаков и дру-
гих каменных материалов (фракции .1—4 мм) в количестве 20—40% на
глубину !0 — 15 см с последующей укладкой верхнего почвенного слоя
толщиной 15 см. Устройство дренажной сети в основании полотна пре-
дусматривается только при проектировании полей на спортивных аре-
нах «ли на других ответственных сооружениях.

На тяжелых грунтах (тяжелые суглинки, глины, лёссовидные грун-
ты, тучные черноземы, солонцы, солончаки и др.) в ответственных

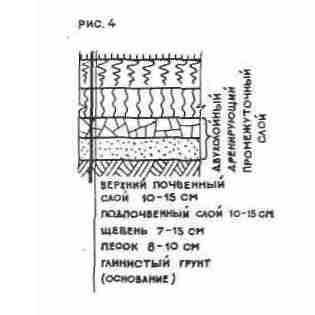

сооружениях делают трехслойную конструкцию (рис. 3,6 — 4). При этом
на существующее основание укладывают промежуточный дренирую-
щий слой, затем подпочвенный и верхний почвенный слой общей
толщиной 20 см. На остальных сооружениях и в случае дефицитно-
сти дренирующих материалов вместо оплошного слоя из дренирующих
материалов следует предусмотреть устройство в основании конструк-
ции дренажной системы [см. лист .18 (3,4)], где:

расстояние (L) между дренами принимается равным:
на суглинистых грунтах 9 — 12 м;
на глинистых грунтах 4—6 м.

В случае отсутствия растительной почвы для почвенных слоев не-
обходимо использовать местные грунты, улучшенные соответствующи-
ми добавками (отощающими, связующими) и питательными вещест-
вами в виде .перегноя, компоста, торфа, -минеральных удобрений и др.

Если на месте строительства .поля (площадки), требующего тра-
вяного покрытия, имеется естественный травяной покров, отвечающий
требованиям, предъявляемым к специальному спортивному газону по
составу почвы .и травосмеси (см. лист 16 (4) и 'приведенную ниже таб-
лицу гранулометрического состава), он может быть использован в ка-
честве полотна спортивного сооружения при выравнивании поверхности
и незначительном введении отощающих, связующих добавок и пита-
тельных веществ.

Использование .естественного травяного (покрова для размещения
секторов (коридоров) для приземления снарядов при метании молота,
диска, копья, гранаты, мяча (не в составе с.пюртядра) рекомендуется
независимо от состава травосмеси и почвы и требует только выравнива-
ния поверхности в соответствии с требованиями вертикальной плани-
ровки для этих секторов (коридоров).































 Футбол, теннис,
ручной мяч 7:7
