ОТКРЫТЫЕ ПЛОСКОСТНЫЕ
СПОРТИВНЫЕ СООРУЖЕНИЯ

КОНСТРУКЦИИ ПОЛОТНА (6)

16























Продолжение
























III. Ледяное покрытие

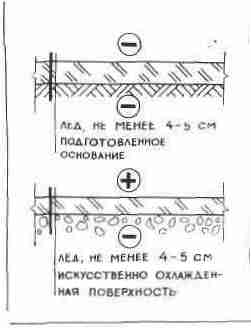

Намораживание льда производят по выровненной по-
верхности земли после ее промерзания на глубину не ме-
нее 5 см или по искусственно охлажденной .гюверхности.
Заданная толщина льда достигается многократным по- .
ливом из расчета: 1-мм слой воды за один полив при рас-
ходе 20 м3 в. течение 10 мин на каждые 1000 м2 поверхно-
сти льда

Конькобежный спорт,
хоккей, фигурное ката-
еие, :маесовое катание,
«города» (в городках)

Хоккей, фигурное ка-
тание, конькобежный
спорт























Примерный гранулометрический состав спецсмесей для неводостойких (нежестких)
покрытий и почвенных слоев травяных покрытий (в % по объему)



























Группа фракций

Для нежестких неводостойких
покрытий

•Для травяных покрытий





беговые дорожки
и дорожки для
разбега

площадки для игр

верхний почвен-
ный слой

подпочвенный слой





Глинистые частицы (<0,005 мм) .....

6—10

10—12

15—20

10—15





Пылеватые частицы (0,005 — 0,05 мм) ....

15-20

18—20

15—25

15-20





Песчаные частицы (0,05 — 2 мм) ......

45—55

- 68—70

55—65

40—45





Гравийные частицы (2 — 4 мм) ......

22—27

— '

20—25



























Примечания: I. В качестве инертного заполнителя для нежестких неводостойких спецсмесей и в составе почвенного и подпочвенного слоев травяных покрытий обычно используются: гравелистые и крупнозернистые пески, молотые камен-ные материалы средней твердости, гранулированные шлаки, обожженные глины, кирпичная крошка (группа гравийных, песчаных, пылеватых фракций).

В качестве вяжущих материалов используются: глины, суглинки, растительная земля (группа глинистых и пылеватых фракций).

2. В искусственно подб ираемые смеси допускается введение только крупнозернистого песка с преобладанием частиц I — 2 мм.

3. Все рекомендации >по нежестким неводостойким покрытиям (см. лист 116 <(1) и иго ^специальным 'спортивным тазона/м ,(.см. лист 16 (4) даны для условий 11—111 климатической зоны:

4. На конструктивных разрезах полотна (см. листы 16 (1) и (4) толщина слоев дана в твердом теле. В связи с этим при составлении объемов работ неибходимо учитывать уплотнение материалов, используемых в конструкциях различных нежестких покрытий, указанное в приведенной ниже таблице.











Уплотнение материалов





















Наименование материала

Уменьшение объема
после уплотнения в %
по объему





Каменные материалы \ Ап„„11г,а7л ««

Ш1С





Кирпичный бой / ФРакЦия 10 70 мм .....







Шлаки, фракция 10—20 мм .............

15—20





Песок крупнозернистый ............. . .

4—5





Спецсмесь, подбираемая по принципу оптимальных грунто-







вых смесей ........... ........

30





Почвенные смеси .................

20





Волокнистый торф ..... ............

До 75—80





Кордное волокно ...... ...........

60





















5. В засушливых районах, а также на хорошо фильтрующих песчаных подстилающих грунгах для поддержания оптимального влажностного режима травяных покрытий и покрытий из неводостойких спсцсмесей промежуточный слой в конструкции люлотна следует (выполнять из упруго-влагоемких материалов (см. также листы 16 (1) и (4). ___ ____
