ОТКРЫТЫЕ ПЛОСКОСТНЫЕ СПОРТИВНЫЕ СООРУЖЕНИЯ	ВОДООТВОД (2)	18

Продолжение


Поле для футбола		Спортивный га- гон	0,008	0,008	I	При .расположении поля в составе спортядра должна применяться только схема I
		Неводостойкое	0,006	0,006	I
		Неводостойкое	—	0,006	II
		Водостойкое	0,004	0,004	I
		Водостойкое	—	0,004	II
Места для легкой атлетики	беговые дорожки и дорожки для разбега . в прыжках в длину, с шестом и тройном, в метании копья, гранаты и мяча	Неводостойкое	0,001	0,01	—	(Продольный уклон регламентируется по направлению бега 1(:разбега) . На спортяд-рах (все точки (внутреннего периметра круговой беговой дорожки должны находиться яа .одной отметке
		Водостойкое	0,001	0,01	—
	сектор для разбега в прыжках в высоту	Любое допусти- мое	0,001	0,005	II и III	—
	секторы для приземления диска и копья (при расположении вне спорт-ядра)	Естественный трявяной покров	0,003	0,006	II и III	Продольный уклон должен быть направлен в сторону кругов или дорожек для разбега
	сектор (коридор) для приземления молота, мяча, гранаты (при расположении вне спортядра)	То же	0,003	0,006	II и III
		Неводостойкое	0,001	0,005	II и III
		Водостойкое '	0,00	0,003	II
	сектор для приземления ядра	Неводостойкое	0,001	0,005	II и III
	сектор для приземления ядра	Водостойкое	0,00	0,001	II
	площадки (ограниченные кольцом) для толкания ядра, метания диска или молота	Любое допусти- мое	0,00	0,00	-	_

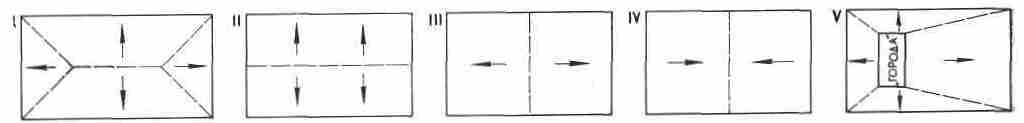

СХЕМЫ ВЕРТИКАЛЬНОЙ ПЛАНИРОВКИ ПОВЕРХНОСТИ ОТДЕЛИМО СТОЯЩИХ ПЛОЩАДОК (ПОЛЕЙ)

ОТВОД ВОДЫ ИЗ КОНСТРУКЦИИ ПОЛОТНА

расположенные вдоль границ сооружения, э направле-
ния, перпендикулярном уклону (см. также лист 18(4).

Из водоотводных лотков, кюветов или канавок сброс следует предусматривать в ливневую канализацию '(или иную водоотводную систему).

При отсутствии водоотводной системы сброс воды необходимо предусматривать в закрытые водоприемные колодцы (резервуары). Объем водоприемного' колодца определяют исходя из количества выпадающих осадков и размеров осушаемой площади.

Конструкция 'и размещение ливнеприемных устройств должны исключать опасность травмирования.

[Конструкция полотна по всей площади сооружения должна иметь одинаковую толщину, поэтому подстилающему грунту придаются уклоны, идентичные уклонам поверхности.

На водопроницаемых подстилающих грунтах необходимость строительства системы дренажных устройств исключается. На маловодопровицаемых подстилающих грунтах отвод воды из конструкции полотна осуществляется по уклону подстилающего грунта со сбросом ее в водоотводные лотки, кюветы или дреняжные канавки.
