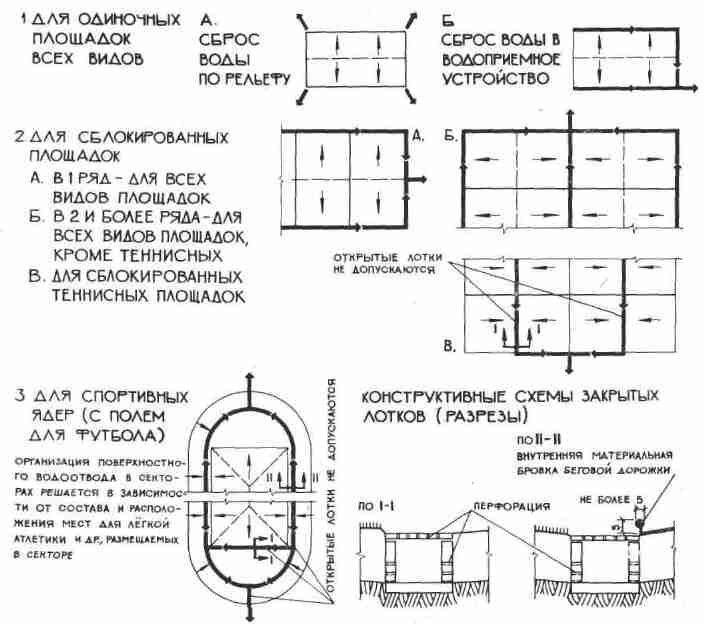

СХЕМЫ ОРГАНИЗАЦИИ ВОДООТВОДА С ПОВЕРХНОСТИ

ПЛОШАЛОК (ПОЛЕЙ)

Водоотводные лотки, предусматриваемые главным образом для отвода поверхностных вод и располагаемые за пределами сооружения, могут, о зависимости от класса сооружения и местных условий, выполняться как закрытыми, так и открытыми (с уклоном 0,003—0,005).

Лотки следует выполнять полыми (без заполнения дренирующим материалом).

Водоотводные лотки, располагаемые в 'пределах сооружений (между внутренней бровкой круговой беговой дорожки и полем для футбола на спортивных ядрах, между площадками, сблокированными в два ряда и бо-

лее, и т. п.), выполняют закрытыми (см. рисунок) с минимально допустимыми сечениями и уклонами (0,0015— 0,002).

Примечание. В конструкции закрытого лотка, располагаемого по внутреннему периметру беговой дорожки на спортивных ядрах, прилежащая к дорожке стенка лотка может быть совмещена с внутренней материальной бровкой или может служить несущим элементом внутренней бровки.

При необходимости отвода воды из конструкции с газонными покрытиями и с покрытиями из неводостойких спецсмесей в условиях маловадогароницаемых под-

37
