Глава 12: Специальные аспекты создания дверей и
окон

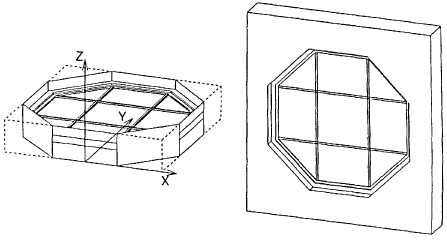

Непрямоугольные двери и окона
для
прямолинейных стен
прямолинейных стен
Когда Вы работаете с окнами и
дверями важно осознавать, что
ArchiCAD всегда вырезает прямоугольное отверстие в стене, в
которой размещается дверь или окно. Размеры отверстия
определяются значениями параметров А и В библиотечного
элемента двери/окна. Если же дверь/окно имеет непрямоугольную
форму, то оно не может полностью заполнить это прямоугольное
отверстие, вырезанное в стене. Существует два варианта решения
данной проблемы:
ArchiCAD всегда вырезает прямоугольное отверстие в стене, в
которой размещается дверь или окно. Размеры отверстия
определяются значениями параметров А и В библиотечного
элемента двери/окна. Если же дверь/окно имеет непрямоугольную
форму, то оно не может полностью заполнить это прямоугольное
отверстие, вырезанное в стене. Существует два варианта решения
данной проблемы:
1. ЗD-скрипт должен содержать
команды, восстанавливающие те
части стены, которые оказались пустыми в результате устройства
непрамоуголыюго окна/двери. В этом случае, особое внимание
следует уделить видимости ребер этих заполнении.
части стены, которые оказались пустыми в результате устройства
непрамоуголыюго окна/двери. В этом случае, особое внимание
следует уделить видимости ребер этих заполнении.
2. В версии ArchiCAD 6.0 имеется
команда WALLHOLE. С ее
помощью Вы можете определить
многоугольную фигуру, которая
будет использоваться в качестве секущей в том месте стены, где
размещается дверной пли оконный проем.
будет использоваться в качестве секущей в том месте стены, где
размещается дверной пли оконный проем.
