Специальные аспекты создания дверей и
окон
|
WALLHOLE |
n, status, |
||
|
|
х1, у1,
mask1, |
||
|
|
|
||
|
|
xn , у ,
maskn |
||
|
|
[,x,y, z] |
||
n : число
вершин многоугольника.
status :
1: для создания многоугольников и
ребер
используются собственные атрибуты фигуры.
2: создаваемые секущие многоугольники
рассматриваются как обычные многоугольники.
используются собственные атрибуты фигуры.
2: создаваемые секущие многоугольники
рассматриваются как обычные многоугольники.

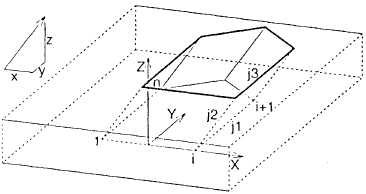

хi, уi :
координаты вершин многоугольника
сечения.
maski : аналогично предложению CUTPOLYA
maski = j1 + 2*j2 +
4*j3,
х, у, z : вектор, падающий ориентацию сечения (по
умолчанию
ось z окна/двери). Его задание не
является
обязательным.
обязательным.
Эту команду можно использовать в
ЗD-скриптах дверей/окон для
создания специальных отверстий в стенах, где они размещаются.
В ходе ЗD-генерации текущей стены производится интерпретация
всех ЗD-скриптов дверей и окон, имеющихся в этой стене, без
генерации модели, чтобы собрать все команды WALLHOLE. Если
такие имеются, ArchiCAD построит сечение в текущей стене с
помощью бесконечной многоугольной призмы в направлении,
заданном в скрипте. Скрипт может содержать произвольное
количество предложений WALLHOLE для любого окна/двери,
таким образом, может быть вырезано несколько, даже
пересекающихся, отверстий для одного и того же дверного/
оконного проема. Если 3D-скрнпт окна/двери содержит хотя бы
создания специальных отверстий в стенах, где они размещаются.
В ходе ЗD-генерации текущей стены производится интерпретация
всех ЗD-скриптов дверей и окон, имеющихся в этой стене, без
генерации модели, чтобы собрать все команды WALLHOLE. Если
такие имеются, ArchiCAD построит сечение в текущей стене с
помощью бесконечной многоугольной призмы в направлении,
заданном в скрипте. Скрипт может содержать произвольное
количество предложений WALLHOLE для любого окна/двери,
таким образом, может быть вырезано несколько, даже
пересекающихся, отверстий для одного и того же дверного/
оконного проема. Если 3D-скрнпт окна/двери содержит хотя бы
204
Справочное пособие по GDL
