Глава 12: Специальные аспекты создания дверей и
окон
одно предложение WALLHOLE, то
ArchiCAD для этого окна/
двери не будет создавать прямоугольного отверстия.
двери не будет создавать прямоугольного отверстия.
Примечание: Для специальных
проемов ЗD-четверть не
создается автоматически, ее необходимо определить в скрипте.
создается автоматически, ее необходимо определить в скрипте.
Определенный таким образом проем
будет виден только в 3D-
представлении, так как на плоскости выполнение предложения
WALLHOLE не имеет какого-либо эффекта. Если необходимо
2D-представление может быть описано скриптом.
представлении, так как на плоскости выполнение предложения
WALLHOLE не имеет какого-либо эффекта. Если необходимо
2D-представление может быть описано скриптом.
Рекомендуется в качестве секущих
использовать выпуклые
многоугольники; использование вогнутых многоугольников может
дать необычный эффект при построении тенеп/реалистнческих
изображений или привести к ошибкам при построении сечения.
многоугольники; использование вогнутых многоугольников может
дать необычный эффект при построении тенеп/реалистнческих
изображений или привести к ошибкам при построении сечения.

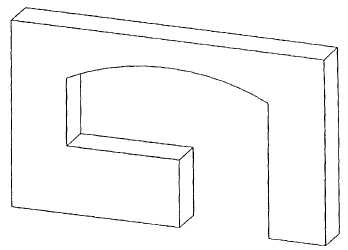

Примеры:
|
RESOL 72 |
||
|
L1=2.7 : L2=1.2 : H1=2.1 : H2=0.3 :
H3=0.9 |
||
|
R=((L1/2)^2+H2^2)/(2'H2) |
||
|
A=ATN((L1/2)/(R-H2)) |
||
|
WALLHOLE 5,1, |
||
|
-L1/2,H3,15, |
||
|
L1/2,H3,15, |
||
|
L1/2,H1-H2,13, |
||
|
0,H1-R,915, |
||
|
0,2*A,4015 |
||
|
WALLHOLE4,1, |
||
|
L1/2-L2,0,15, |
||
|
11/2,0,15, |
||
|
L1/2,H3,15, |
||
|
L1/2-L2,H3,15 |
||
